作为⼤能AC系列的重⼤增强,"P"型号采⽤强⼤的双微处理器逻辑架构。 A0P为执⾏⻋载牵引驱动或液压泵任务的交流感应电机提供先进的控制,并提供最⾼⽔平的功能安全。 A0P旨在⽤作3级物料搬运叉⻋和其他⼩型⼯业卡⻋的牵引控制器。它同样适⽤于⼤型⼯业⻋辆的辅助液压功能的泵控制器。
产品特性
应用场景

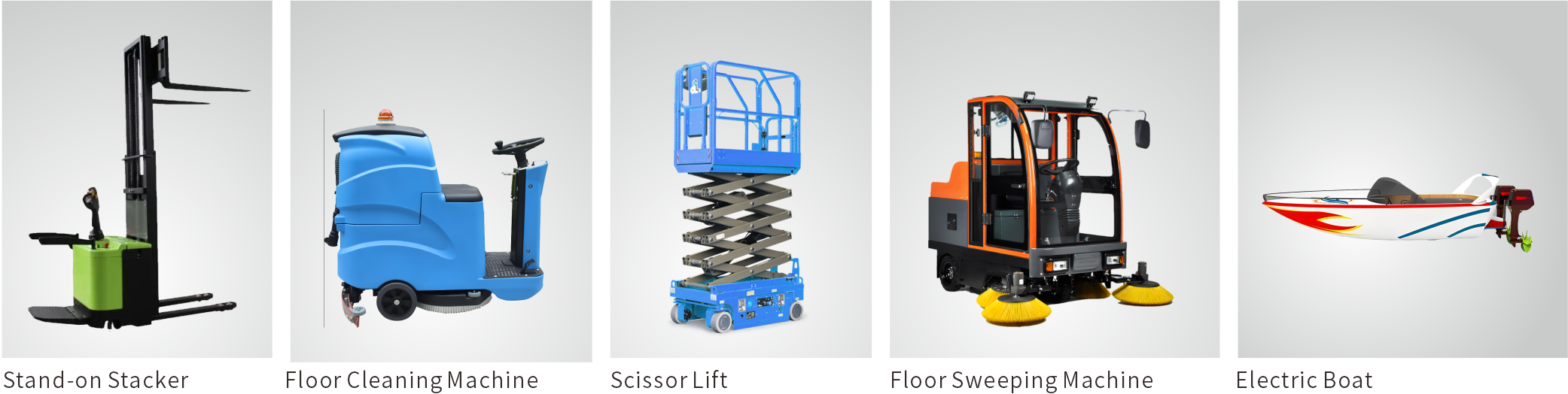

适⽤于各种电动⻋辆,包括物料搬运⻋,⼯业⻋辆,⾼尔夫球⻋,⾮公路⻋辆等
提高性能,改进功能
1. 型号在16‒34V系统电压下提供125A‒250A输出。
2. 增强型100MHz微型闪存和128K闪存使双核⼼设计,并提供两倍以上的电机控制执⾏速度。
3. 拥有8个可配置CAN Open 邮箱,提⾼协议兼容性。
4. 脉宽调制技术可产⽣低电机谐波、低转矩脉动和最⼩的热损失,从⽽实现⾼效率。
无与伦比的灵活性
1. 可编程⽤于牵引或泵应⽤。
2. 可现场升级的软件。
3. 配备多种调试监控⽅式,⽤于典型的仓库卡⻋应⽤。
4. ⾃由的CAN协议配置可轻松⽀持外部协同控制器。
5. DS13⼿持监控器或DS14 PC编程⼯具提供简单的编程和强⼤的系统诊断⼯具。
6. 集成状态LED提供即时诊断指⽰。
稳健的安全行和可靠性
1. 双微处理器架构交叉检查关键电路、逻辑和软件功能,以确保实现尽可能⾼的功能安全性能⽔平。
2. 绝缘⾦属基板电源底座提供卓越的传热,从⽽提⾼可靠性。
3. 故障安全电源组件设计,使⽤隔离电源,变压器设计。
4. 所有输出驱动器的短路保护。
5. 对外稳定输出5V 100mA/12V 150mA,并且拥有过流保护功能,保护外接传感器。
6. 热切断、警告和⾃动关断为电机和控制器提供保护。
7. 坚固的密封外壳和连接器符合IP65环境密封标准,适⽤于恶劣环境。
规格参数
内容 | 参数 | |||
规格 | A0P/A0E | A0P/A0E | A0P/A0E | A0P/A0E |
电池标称电压(V) | 24 | 24 | 36/48V | 36/48V |
2分钟输出电流(Arms) | 200 | 250 | 200 | 250 |
60分钟输出电流(Arms) | 100 | 125 | 100 | 125 |
EN1175-2020 | A0E(YES) A0P(NO) | |||
传感器接口 | 增量式编码器 | |||
通讯方式 | CAN/串口 | |||
工作环境温度范围 | -30℃~55℃ | |||
存储环境温度范围 | -40℃~85℃ | |||
绝缘性能 | 输入输出对机壳DC 500V 漏电流0.05mA,绝缘电阻10MΩ | |||
防护等级 | IP65 | |||
效率 | 97% | |||
冷却方式 | 自冷 | |||
振动标准 | GB/T2423 | |||
电机控制方法 | 带速度传感器的矢量控制 | |||
散热要求 | 控制器必须安装在通风良好的地方,否则需增加强制风冷 | |||
适用电机 | 交流电机 |
注:控制器60分钟输出电流值,是在一定辅助散热条件下测得。
