A4P/A4E

							大能A4P交流电机控制器采用双处理器架构,采用Cortex-M4F内核,最高240M工作频率,可以满足IPM及ACIM等电机的高性能控制要求。最大输出电流550A。



应用场景

主要应用于小型到中型场地车辆、轻型道路车辆和多用途车辆的电机驱动控制,如堆垛车、叉车、仓储物流车、观光车、高尔夫球车等。




产品特点

1. 产品规格多样化,型号在24V-144V系统电压下提供 400A-700A输出。

2. 产品根据EN13849-1:2015标准设计,最高可达PLD

3. 通讯多样性,同时⽀持串口和CAN两种通讯⽅式。

4. 外设种类丰富:

1. 7路小功率输出电路,最⼤输出电流可到3A;

2. 2组油门输⼊;

3. 8路数字量输⼊;

4. 1路隔离脉冲输出。

5. 编码器类型丰富

1. ⽀持A/B增量式编码器;

2. ⽀持A/B/I绝对式编码器;

3. 支持Sin/Cos编码器;

4. ⽀持旋转变压器类型编码。

6. 支持ACIM/IPMSM(SPMSM)/BLDCM电机的FOC控制。

7. ⽀持ACIM的电机参数识别,⽀持IPMSM/BLDC的位置编码器零点校准。

8. ⽀持位置、速度(包含泵应⽤的速度环控制)、力矩三环控制。

9. 独有的变负载条件速度鲁棒控制,以及低速平滑控制技术,给客⼾提供最优的⻋辆控制体验。



安全性和可靠性

1. 根据功能安全标准,采⽤双处理器架构,以 确保实现尽可能⾼的功能安全性能水平。

2. 故障安全电源组件设计,使⽤隔离变压器设计。

3. 拥有过压保护,过热保护,短路保护等安全功能,确保控制器在各种严苛工况下安全可靠。

4. 坚固的密封外壳和连接器符合IP65环境密封标准,适⽤于恶略环境。

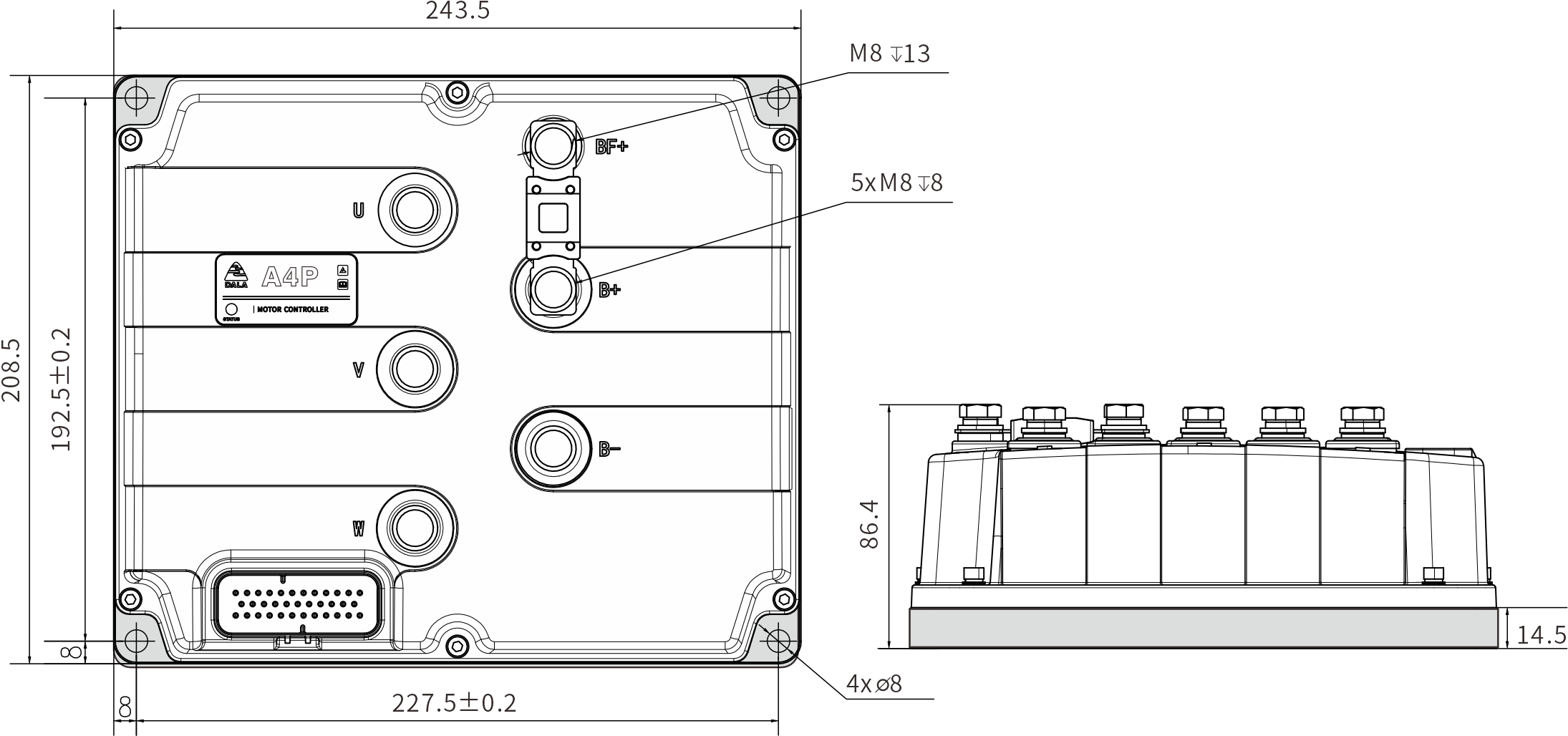

外形尺寸





规格参数



内容参数
规格A4P(E)-7501
 A4P(E)-8501
电池标称电压(V)8096*
2分钟输出电流(Arms)500550
60分钟输出电流(Arms)245
245
EN1175-2020A4E(YES)  A4P(NO)
内置蓝牙支持
通讯方式串口/CAN
工作环境温度范围-30℃~55℃
存储环境温度范围-40℃~85℃
绝缘性能对地漏电流≤5mA@1000VAC、绝缘阻抗>20MΩ@1000VDC
防护等级IP65
效率≥97%
冷却方式自冷
振动标准
GB/T  2423
电机控制方法矢量控制
散热要求安装在通风良好的环境下,否则必须增加⻛冷散热
电机类型交流异步电机                          /                    同步电机
编码器类型增量式AB                                       旋变| ABI(IIF协议) | sin/cos

注:96V仅支持交流异步电机
